煤矿调度电话通信及应急扩音广播系统
一.使用环境条件
1.1环境温度:15℃~30℃;
1.2相对湿度:40%~70%;
1.3温度变化率:小于10℃/h,且不得结露;
1.4大气压力:80 kPa~106 kPa;
1.5 GB/T 2887规定的尘埃、照明、噪声、电磁场干扰和接地条件。
2.系统中用于煤矿井下的设备应在下列条件下工作:
2.1环境温度:0℃~40℃;
2.2平均相对湿度:不大于95%(+25℃);
2.3大气压力:80 kPa~106 kPa;
2.4有爆炸性气体混合物,但无显著振动和冲击、无破坏绝缘的腐蚀性气体。
3. 供电电源地面设备交流电源
3.1额定电压:127V-220V,允许偏差-10%~+10%;
3.2谐波:不大于5%.
3.3频率:50Hz,允许偏差±5%。
二.调度通信联络系统技术指标
1. 调度交换机技术指标
(1) 传输损耗: 分机--分机:2~7dB. 分机--中继: 2~7dB
(2) 数字中继(2.048Mbit/s)
(3) 用户馈电电流 >18mA,环路电阻 <1KΩ ,绝缘电阻 >20KΩ.
(4) 用户拨号方式:脉冲音频.
(5) 振铃信号:频率25±2HZ,电压75V±20%(AC). 断续比4秒:1秒。
(6) 信号音:频率 450±10HZ. 回铃音断续比 4秒:1秒。忙音断续比 0.35秒:0.35秒。
(7) 供电: AC220V±10%,50±2HZ或DC48V。
(8) 功耗: 50~500W(根据分机数量而变化)。
(9) 容量:单机柜:内线: 16--1024线,16线为一板。中继:8---128线,8线为一板。
(10) 调度电话交换机外形尺寸:(单机柜)
16--128 门:60×490×800 mm. 128--512门:60×490×1220 mm. 512--1024门:60×490×1700 mm
2 调度交换机性能及特点:
主控CPU系统、一次电源、二次电源及铃流电源等公用控制部分冗余配备、故障自动切换。
调度紧急呼叫及普通呼叫终端电话、组呼、全呼功能,终端电话向调度紧急求救功能。强插、强拆、强接、监听、选呼、群呼、转接、来电显示、叫醒服务、求救报警、救护接警、语音系统等上百种程控调度功能。
具备环路、ISDN、E1等接口;中国1号、7号、PRI等信令,能满足煤矿井下专网生产调度通信联络系统的要求,可灵活地组成上、下级或平级的通讯指挥网。
3.调度控制台技术指标
3.1容 量:64键/128键调度台:800×350×120 mm. 256键调度台:1000×350×120 mm
3.2供 电:调度台采用双电源双备份式供电:AC220V±10%,50±2HZ DC48V±25%
3.3工作方式:双席话机均可一键直通,双CPU,双电源,热备份,分散控制.
4. 调度台性能及特点
KTJ120型丹麦键调度台采用进口丹麦按键,其按键的使用寿命高达1000万次以上,双制式来电显示,双席话机,双CPU,双电源,主备冗余、分散控制、软件容错、网络自愈等技术;完善的硬件、软件检测措施,故障定位诊断,自动隔离等分散安全控制,内在可靠性机理有效地保障调度台运行万无一失。
三. KTJ120型调度通信联络系统简介
获中华人民共和国工信部进网许可证/国家电话交换机检验合格证/国家矿用产品安全标志证/国家矿用产品防爆证/国际质量管理认证。
1.KTJ120型数字程控调度系统在煤矿井下通信联络系统中的应用方案
煤矿调度通信联络系统主要用于煤矿井下、井上生产调度指挥及地面辅助部门的通信联络。对煤矿调度通信设备的选型、安装、使用与维护正确与否将直接影响到煤矿企业的安全生产及达标验收。
通信系统,顾名思义是由各个有关连的部件组成,为实现人们规定的功效以达到某一目标而构成的相互关联协同作战的一个集合体。关联部件各尽其职,系统才能完成各部件不能单独完成的工作。
煤矿调度通信联络系统共分二大部份若干部件设备组成.

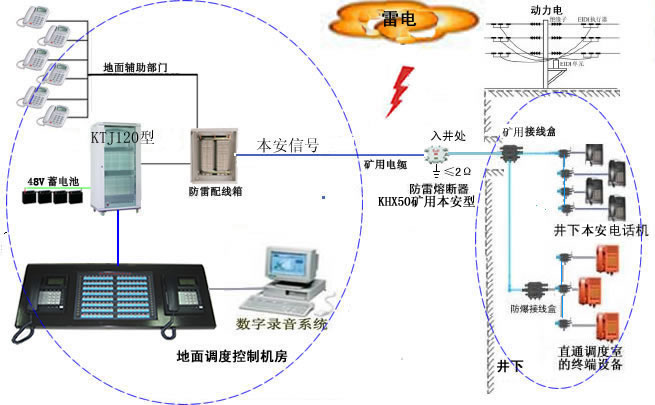

1。地面调度室机房的主要设备分别由:
KTJ120型数字程控电话交换机——调度控制台——数字电话录音系统——后备备用电源——机房防雷配线箱——入井处通信线路熔断器和防雷电装置——等部件组成。
地面调度机房的核心控制设备是数字程控调度交换机与调度台,其功能指标是否达到煤矿井下通信联络系统的验收标准是选型的关键。
图为煤矿通信联络系统中之重要组成部分之一调度值班控制台,该调度台具备“一键一灯多态”,双席均可一键通,方便二个以上值班调度指挥人员迅速观察判断全网动态和调度指挥,具有完善的硬件冗余、软件容错,分散控制等技术,AC(~220)/DC(-48V)双电源无缝切换,有效地保障了调度台设备可靠的运行,高精尖技术指标是调度台运行可靠的保证。
调度台具有求救信号声光报警,井下求救者位置显示,断电告警等煤矿通信联络系统中常规功能要求。
调度台全金属防干扰屏蔽外壳,阻燃防火,。在众多按键式调度台厂家中KTJ120型丹麦键调度台的设计堪称出类拔萃。
下图为煤矿通信联络系统中调度控制台收到的井下信号并显示求救者的地理位置及终端编号及求救时间
2).井下部份主要分别由:矿用阻燃通信电缆——矿用本安型通信接线盒——矿用本安型电话机——等部件组成:
井下运输大巷、石门及其他人员通行的主要巷道、采掘工作面等人员密集的施工区域,应安装电话终端.
主副井绞车房、井底车场、运输调度室、采区变电所、上下山绞车房、水泵房、带式输送机集中控制硐室等主要机电设备硐室和采区、同水平海拔最高点,应安装电话终端.
井下避难硐室(救生舱)、井下主要水泵房、井下中央变电所和突出煤层采掘工作面、爆破时撤离人员集中地点、矿井地面变电所和地面通风机房以及煤矿认为重要需经常联络的场所,应安装直通矿调度室的终端设备.
注意事项:井下避难硐室(救生舱)内的通信线路应铺设在专用的具有防损毁措施的信号传输管线内.煤矿调度通信联络系统配套使用的井下配套部件均应采用已获得国家矿用产品安全标志中心颁发的“安全标志准用证”的产品。

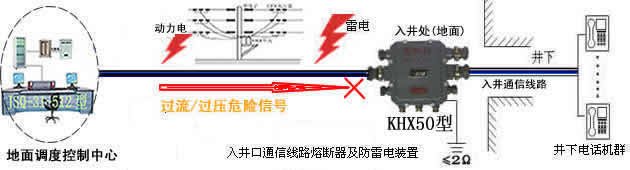

本通信联络系统拓扑图中KHX50型设备是入井口通信线路熔断器和防雷电装置下图
依据《煤矿安全规程》第四百五十九条规定通信线路必须在入井处装设熔断器和防雷电装置的要求。KHX50矿用本安型通信线路避雷保护器采用过流熔断、过压钳位、雷击浪涌信号入地泄放等多重保护的标准化技术要求。
四。应急扩音广播系统简介
由于矿山井下生产条件复杂,在遇到突发灾害时,避险与指挥可通过矿用井下应急电话与广播扩音系统,使井下人员尽快得到撤离通知而不至于贻误脱险时机而得到正确撤离。

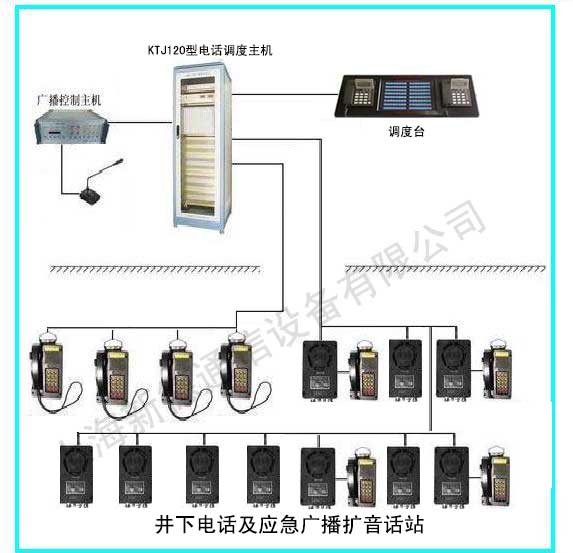

新德公司针对矿山井下特殊环境的需求,采用了井下井上的调度电话与广播扩音系统的点对点与点对面的联动,实现调度电话与应急广播扩音的联动效果,可分组、分区、全区广播扩音,该井下应急电话与广播扩音系统集背景音乐播放、安全教育和灾害事故紧急广播等众多功能于一身。
突发事件发生、需要紧急撤人时,地面调度指挥中心工作人员能迅速通过设该系统指挥现场人员迅速、有序、安全撤离危险区域。同时,在平时,还可利用该系统在井下各地点播放背景音乐、安全注意事项等,使之又可成为煤矿企业有效的宣传工具。

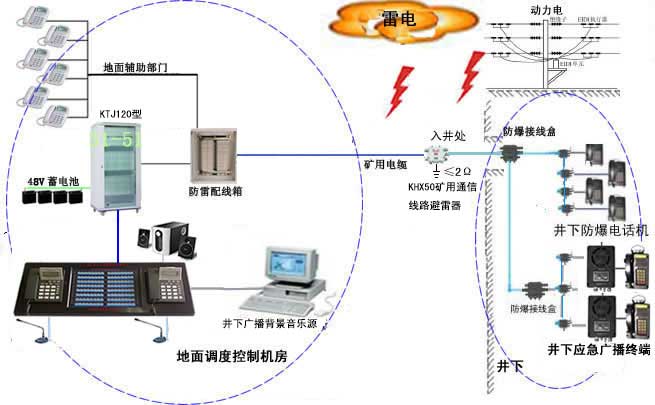

本矿用井下应急广播扩音系统根据矿井下巷道和采掘工作面分布情况,将其划分为多个区域,通过应急扩音话站的分布使其与井下电话之间互联互通有机结合,实现井下各个硐室、架空乘人装置、皮带运输人行巷、采区轨道、掘进头、工作面的语音与电话的全覆盖和信息的及时传递,
在紧急情况下,通过全矿井语音广播系统实现最短时间内的实时播放,使相关区域的工作人员能够根据语音广播内容,及时采取必要措施,确保安全生产和人员安全并与瓦斯报警系统、人员定位系统实现信息联动。
该方案提供了一套能满足矿井标准化六大系统--煤矿通信联络系统设计要求的方案.
