KHX50矿用本安型通信线路避雷器

（煤矿入井处通信线路过流、过压安全控制及防雷措施应用方案）

1．产品介绍：

   KHX50矿用本安型通信线路避雷器产品是按照《煤矿安全规程》第四百五十九条第三款规定:通信线路必须在入井处装设熔断器和防雷电装置的要求。

设计技术依据：

《煤矿安全规程》

《气象信息系统雷击电磙脉冲防护规范》

《雷电电磁脉冲的防护》

《通信工程系统防雷技术规范》。

KHX50矿用本安型通信线路避雷器依据煤矿入井处通信线路:过流、过压、雷击保护的技术标准要求，由上海新德通信设备有限公司设计研发并投产,该产品已获国家矿用产品安全标志证与防爆合格证，并获国家专利证书。

由于煤矿井口使用环境的恶劣，以及煤矿井下安全生产对井下通信部件及井下工作人员的本质安全性与可靠性的特殊要求，《煤矿安全规程》对入井处通信线路有可能引入大电流、高电压、雷电等非本安危险信号作出必需采用多重综合保护的规定。.

KHX50型设备对通信线路过流、过压、防雷、综合保护过程中所采用内外部件均根据煤矿井口多尘、潮湿的实际应用环境的特殊性，严格选用保护元器件及采用防尘、防潮、防雨、全密封壳体。构成满足《煤矿安全规程》对入井处通信线路需要采用过流-熔断、过压-钳位、雷击浪涌信号入地泄放等多重综合保护的标准要求。

KHX50型设备依据相应的标准，设计合理的保护电路，选用品质优良的军品等级元器件，确保煤矿井下通信线路的本安特性。

KHX50型设备过电流/过电压/防雷保护器具有耐受浪涌能量大、过电流限制准确、过电压钳位稳定度高等特点。

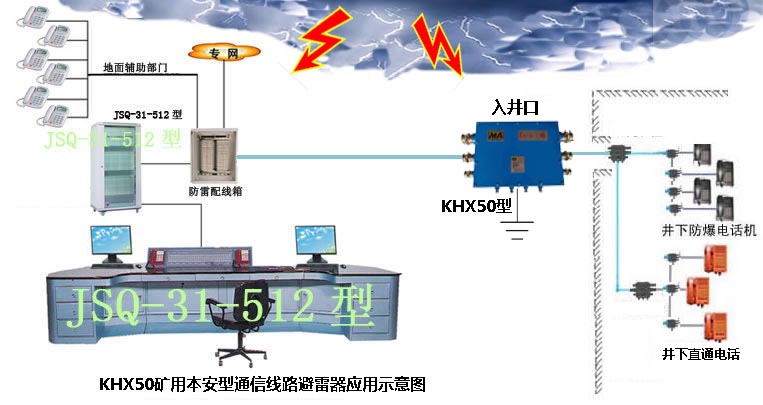

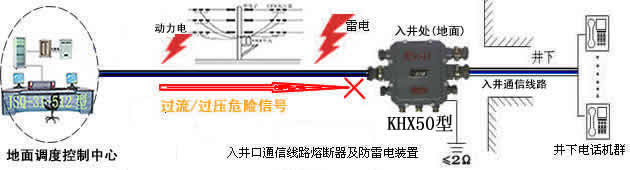

2.工作原理：KHX50型设备对入井处通信线路的电压超过本安阀值UN时自动钳位；对入井处通信线路的电流超过本安截止起动电流时自动切断；

对雷击浪涌电压及某些人为的原因意外将电力线路错搭接到通信线路等引起的危害及由大功率设备开关机而引入的浪涌高幅值脉冲干扰信号等,KHX50型设备均可通过入井处的接地点或线路回路泄放。

 KHX50矿用本安型通信线路避雷器凭借自身过硬的多重综合保护技术，完全有能力抗衡过电流、过电压、雷击浪涌高幅值脉冲电压对入井处通信线路的侵害。从而确保煤矿井下工作场所的安全。

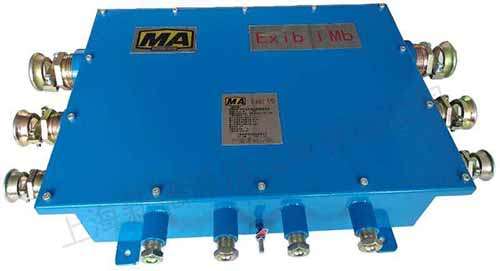

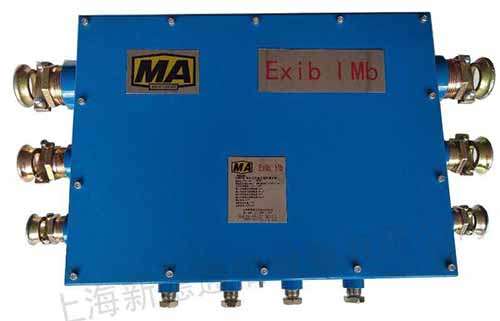

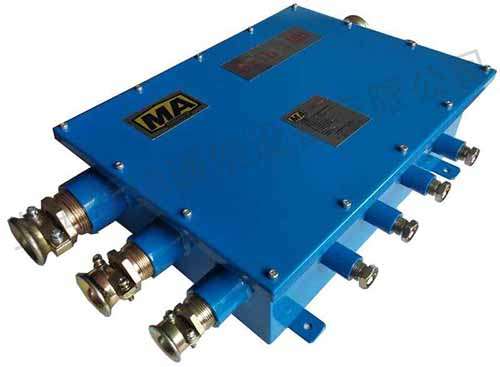

3.矿用本安型通信线路避雷器结构特性

1)、避雷器盒体系高强度优质钢板制造而成, 适用于井口恶劣环境中工作。

2)、所有进出线喇叭嘴装置密封性好，接线牢靠、通信电缆不易拨脱。

3)、避雷器内控制板接线端子通用性强, 适用(0.4-0.8)线径的矿用通信电缆。

4.  矿用本安型通信线路避雷器的安装注意事项
