FXG120矿用光纤配线箱适用于煤矿及非煤矿山井下光缆与井下光纤通信设备的配线连接，通过矿用光纤配线箱内的熔纤盘，用光尾纤跳线引出光信号，实现光纤配线功能。适用于煤矿井下光缆和配线尾纤的保护性连接，也适用于矿用光缆和配线尾纤的保护连接，同时也适用于光纤接入网中的光纤终端接点应用，光纤配线之间和设备之间光缆的维护和管理。

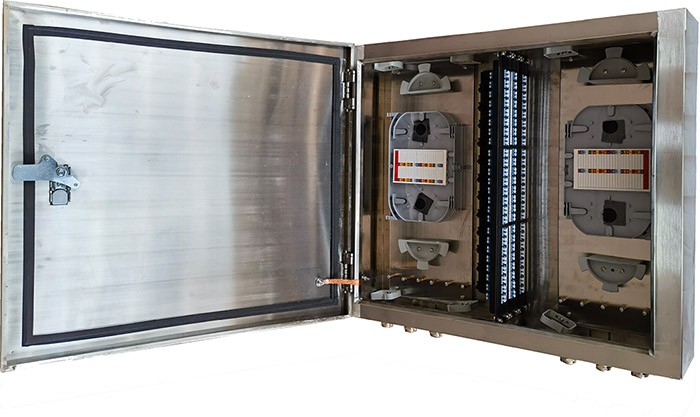

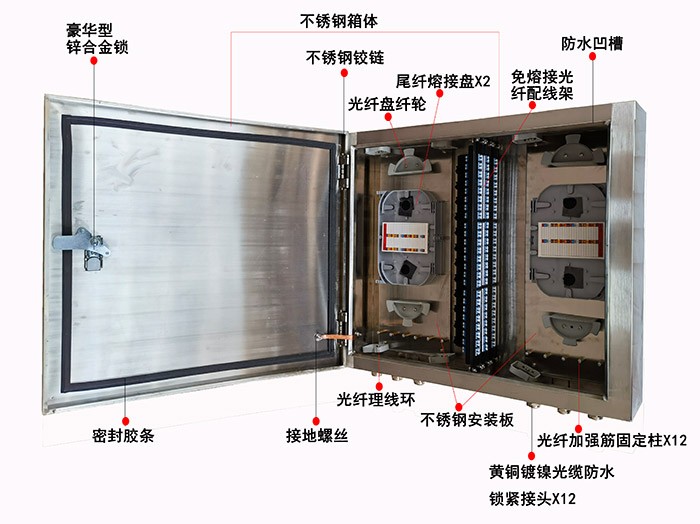

  FXG120矿用光纤配线箱特别适用于煤矿及非煤矿山井下光缆的引入、固定及开剥保护、光纤的熔接保护、尾纤的储存、跳纤的储存管理、光纤的固定连接及交叉连接等功能。

  1. FXG120矿用光纤配线箱机械性能


不锈钢壁挂式安装，连接器插拔耐久性寿命＞1000次。
全程曲率半径控制，保证在任何位置光纤的曲率半径大于 30mm。
矿用光纤配线箱可对每一路光纤作出标识而避免维护过程中拆卸可能导致的混乱。

光接口可选配:   LC接口、SC接口、FC接口、ST接口  等接口。

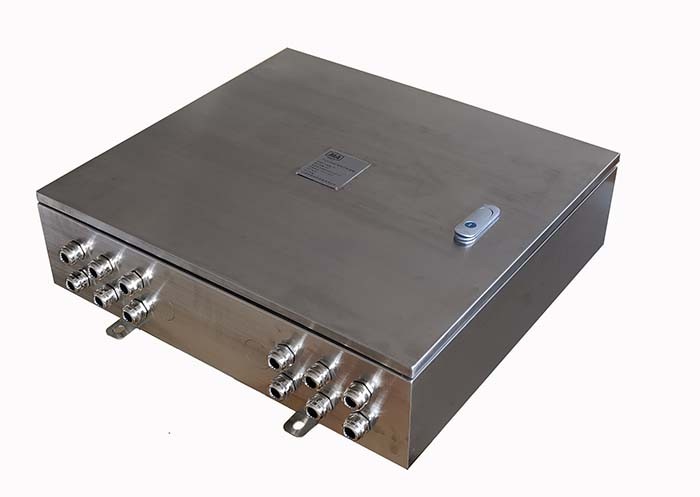

箱体材质：不锈钢材质。

  2.  FXG120矿用光纤配线箱的阻燃性能

      不锈壳体符合煤矿及非煤矿山井下使用要求。

 3. FXG120矿用光纤配线箱电气性能
3.1连接器衰减（插入、互换、重复）≤0.3dB；
3.2回波损耗:APC型≥60dB，UPC 型≥50dB，PC型≥40dB；
3.3高压防护接地装置：
3.4绝缘电阻：≥1000MΩ/500V（直流）。
3.5耐电压：≥3000V（直流）/1min，不击穿、无飞弧。
3.6接地线截面积：＞6mm2 ，接地处有明显的接地标志。

  4. FXG120矿用光纤配线箱的优势
4.1各种光纤接头跳线方便，安装灵活。

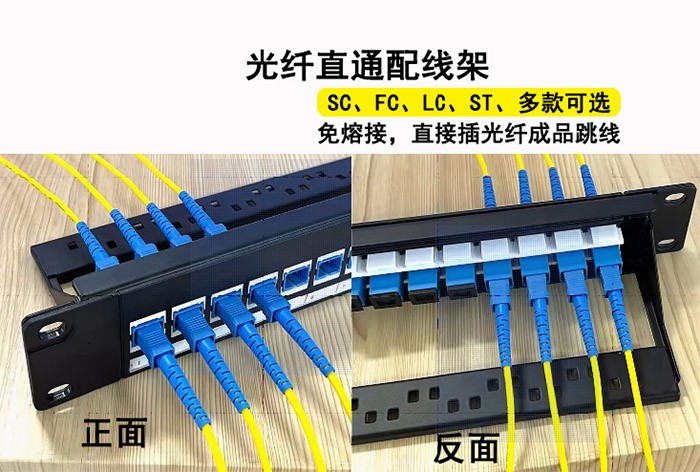

4.2免熔接直通可插拔光纤接口，模块化光纤配线箱联接方便，使用更灵活；
4.3支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等；

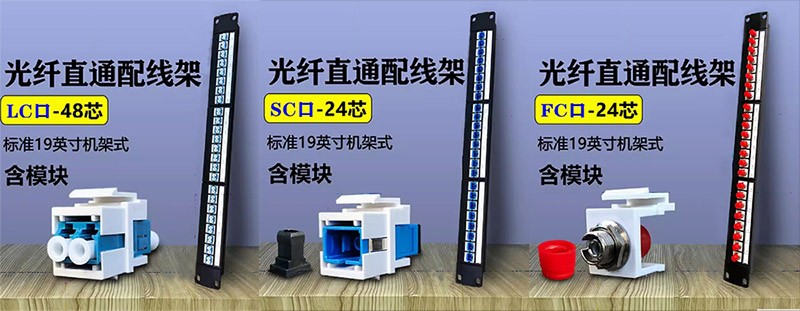

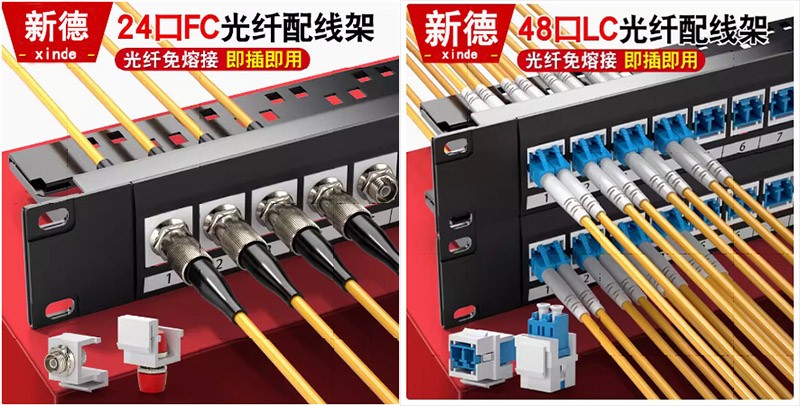

在1U的空间最多可端接48芯LC光接口或（24个双口LC或24个ST接口、SC接口、FC接口）光纤连接头；

  5. FXG120矿用光纤配线箱密闭性能好

      防尘，防水；快开门操作，安装迅速方便

  6. FXG120矿用光纤配线箱的规格配置

规格  /  配置：

1.   12#/  12芯光缆配线箱

2.   16#/  16芯光缆配线箱

3.   24#/  24芯光缆配线箱
4.   48#/  48芯光缆配线箱
5.   72#/  72芯光缆配线箱
6.   96#/  96芯光缆配线箱
7.  120#/  120芯光缆配线箱
8.  144#/  144芯光缆配线箱

3 环境条件

3.1光纤接线盒应在以下环境中正常工作：
a) 环境温度：-5℃～+40℃；
b) 相对湿度：≤98%（+25℃）；
c) 大气压力：80kPa～110kPa；
d) 无显著振动和冲击的地方；
e) 煤矿井下有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合；
f) 无直接滴水，淋水的场合。

3.2光纤接线盒能承受的最恶劣的贮运条件为：
a) 高温：+60℃；
b) 低温：-40℃；
c) 平均相对湿度：95%（+25℃）；
d) 振动：50m/s2；
e) 冲击：500m/s2。

4 性能要求
4.1基本功能
a) 提供光缆接头的安放和余留光纤存储的功能。
4.2技术指标
a) 最大容量  LC:144芯；  SC:72芯;  FC:72芯.
b) 光缆引出口数：12个。
