煤矿井下应急语音广播系统组成及性能特点

1 煤矿井下应急语音广播系统组成

井下广播系统由：调度交换机、调度一键通操作台和井下电话扩音器、井下调度通讯线路（可用原有通讯线路）等组成。

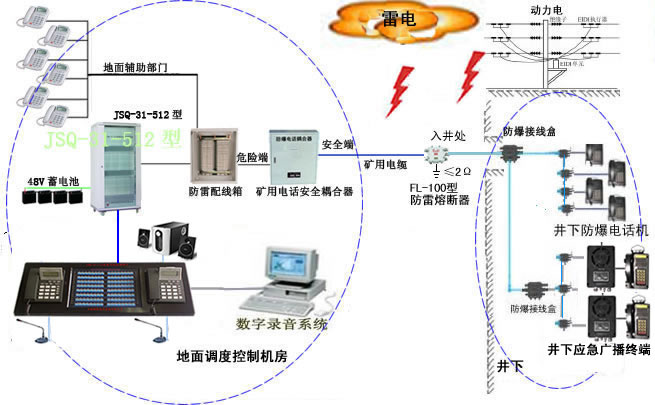

井下广播扩音系统组成如图所示。本系统可实现救灾紧急广播找人、井下话站摘机直通地面调度室等功能。

2.井下广播扩音话站

扩音话站安装在井下需要广播的巷道内，由井下127V电源为其供电，并通过电话线接入地面系统。扩音器内部配置了免维护蓄电池，井下交流停电后，本电源可维持扩音站连续工作时间不小于2小时。

3.扩音站广播响度良好

在距扩音站0～100米的巷道中，在距扩音站0～60米的巷道中，可清晰听见广播语音。

 扩音站具有通讯功能

扩音站本安话机可实现与地面调度的点对点通话功能，地面调度点对面的双工通话功能。

4. 井下广播系统性能特点

（1）利用井下调度通讯联络系统来组成“矿井直通语音广播系统”；井下扩音站在调度通讯状态中，能实现强插通讯。

（2）调度人员利用调度交换机的组扩/全扩功能，可启动/停止紧急或常规广播（可进行分区/全线广播）。

5 井下广播系统具有调度通讯联络功能

保持原有JSQ-31-512型调度交换机功能及应急广播扩音功能等2大功能,可实现点对点；点对面广播。本广播系统安装简便、投资节省。

6. 井下广播系统主要功能

常规广播找人功能:正常情况下，扩音站配接本安电话机，调度人员可以点对点常规广播找人；

（1）常规广播状态中的通讯联络功能

在常规广播状态中可实现地面调度与井下扩音站的扩音广播及双工通话、扩音站之间的双工通话功能。

（2）后备电源功能

井下交流停电后, 井下扩音站可连续工作时间不小于2小时。
